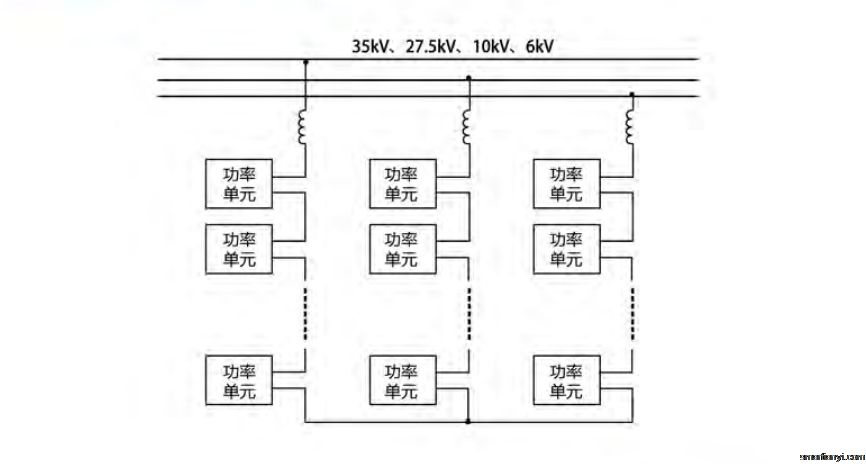

高壓鏈?zhǔn)酵負浣Y(jié)構
高壓鏈?zhǔn)絊VG產品特點
與傳統的TSC/TCR為代表的SVC裝置相比，靜止無功發生器（SVG）的調節速度更快，運行范圍寬，采用多重化，多電平等PWM技術措施后大大減少了補償電流中載波頻率的含量。高壓鏈?zhǔn)届o止無功發生器具有如此的優越性，代表了動態無功補償裝置發展方向。
TY-NSVG系列,可以不經過變壓器直掛于35KV及以下電壓等級的電網；因為無需升壓變壓器，因此設備整體的占地面積減少了，并且減少了后期人員的維護量，同時減少了設備的故障點。
三相相互獨立運行，獨立控制，可抑制電網三相不平衡，系統采用箱式結構設計，易于組裝和拆卸，維護方便。
高壓鏈?zhǔn)絊VG技術參數
電 氣 特 性 | 額定電壓 | 6KV、10KV、35KV |
輸入電壓范圍 | 10K(6K、35K)±20％ | |
工作頻率 | 50/60±10％ | |
過載電流倍數 | 1.2 | |
線制 | 三相三線 | |
一次進線方式 | 下進線 | |
智能通訊 | RS485/以太網 | |
顯示 | 大屏顯示，實時電壓電流顯示 | |
響應時間 | <3ms | |
補償功能 | 無功補償、諧波電流補償、負序電流補償、綜合補償、恒電壓補償 | |
保護功能 | 過流、短路、接地、過壓、欠壓、輸入缺相、超溫、控制電源故障、通訊故障 | |
防護等級 | IP31，其他可按客戶要求定制 | |
無功調節范圍 | 從額定容性無功到額定感性無功連續可調 | |
使用壽命 | 設計壽命20年 | |
環境條件 | 工作環境溫度（℃） | -30～+45℃（40℃以上需要降額使用） |
運行環境濕度（%） | <95%，無凝露 | |
冷卻方式 | 強迫風冷 | |
工作海拔 | 0～3000（大于3000需要降容使用），高原型（0～5000） | |
儲存溫度 | -40℃～65℃ |
備注：
1、由于選件不同，SVG柜體尺寸可能會有所變化。
2、以上SVG型號的產品規格和參數，可能會因用戶現場工況不同或?qū)嶋H需要而有所改變。
